Resumen ejecutivo
El módulo ZeLoop™ implementa condensación local mediante micro-intercambiadores alimentados por R‑1234ze bombeado , eliminando circuitos de agua/glicol y reduciendo pérdidas de energía. El resultado es una refrigeración autónoma en vitrinas altamente eficiente y robusta, sin las limitaciones de diseño de las soluciones tradicionales.

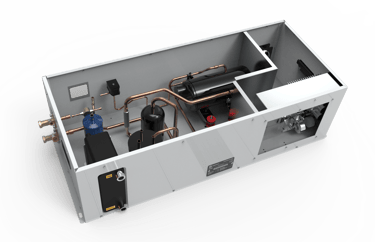

ZeLoop™ son unidades condensadoras distribuidas (UCD) con compresor CO₂ inverter sobre cada vitrina, mural o cámara. El CO₂ se condensa localmente a +10 °C mediante un micro‑intercambiador alimentado por R‑1234ze líquido bombeado desde el TurboPack Clima LP en cubierta, que además puede climatizar el local y ofrecer free‑cooling.
Conclusiones
ZeLoop™ acerca la condensación subcrítica CO₂/R‑1234ze a cada vitrina, alcanzando SEPR 4,4 con presiones muy bajas y un retorno < 1 año.
Por qué es la mejor solución actualmente: combina la eficiencia de una cascada sin las altas presiones del transcrítico, elimina totalmente el agua/glicol, reduce CAPEX 20 % y simplifica el mantenimiento a una limpieza anual in‑situ; ninguna otra alternativa ofrece simultáneamente estos cuatro beneficios.

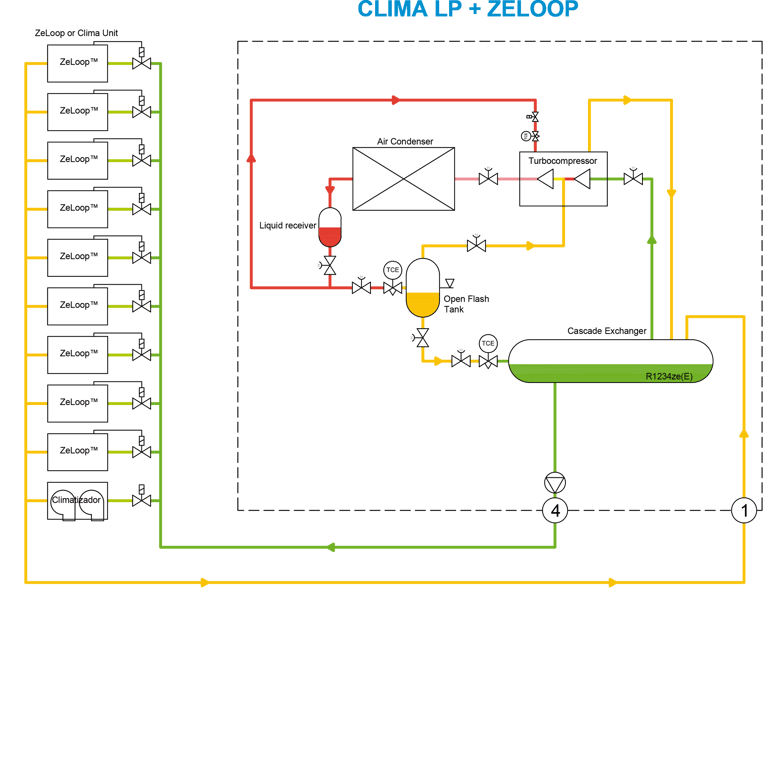

Arquitectura del sistema
Prestaciones energéticas
Curva de carga integrada (UCD 50 kW MT + Clima LP, 35 °C DB)
Ventajas operativas
1. Sin agua/glicol 90 % menos masa bombeada; riesgo legionela nulo.
2. Baja presión R‑1234ze (< 5 bar).
3. Mantenimiento local: UCD accesibles; compresor inverter.

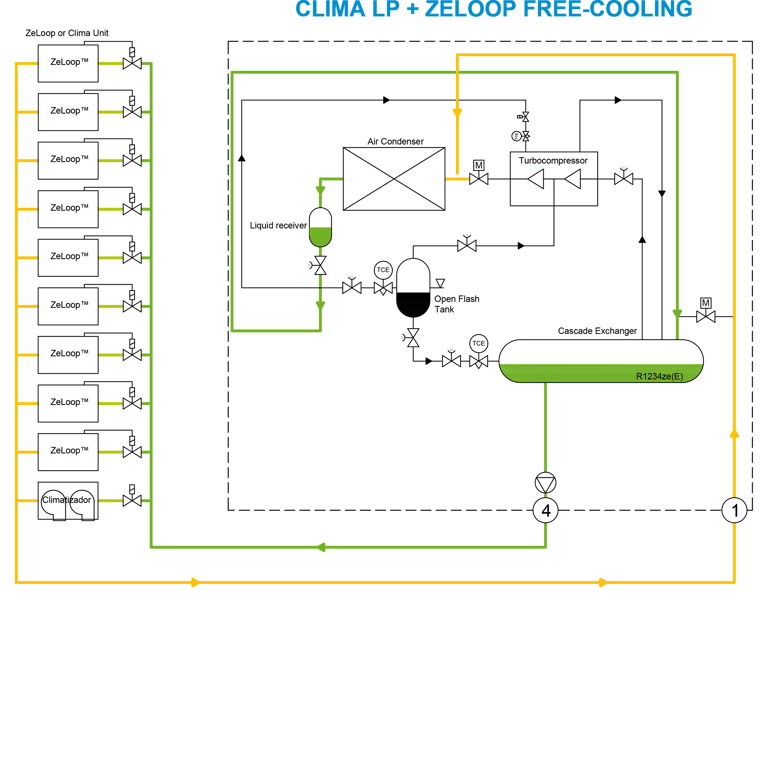

4. Free‑cooling: Clima LP apaga compresor < 9 °C D.
5. Bomba de calor opcional: Clima LP reversible entrega R-1234ze a 45 °C para calefacción comercial.
Comparativa ZeLoop™ vs. alternativas
Implantación y mantenimiento

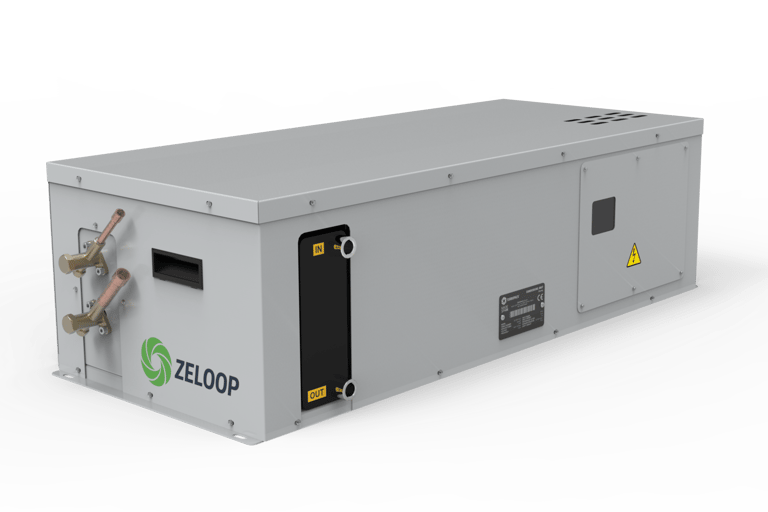

UCD plug‑on‑top (atornilladas sobre vitrinas); líneas R‑1234ze Ø22.
Limpieza micro‑intercambiador anual; filtro EEV cada 24 000 h.
Bomba Clima LP MTBF > 50 000 h; panel adiabático revisión estival.
El módulo ZeLoop brinda refrigeración fiable y eficiente directamente en cada vitrina o cámara, evitando circuitos secundarios complejos y logrando un menor consumo energético con un mantenimiento simplificado. Así se obtiene un rendimiento de frío constante en el punto de venta y una mayor tranquilidad operativa, sin incurrir en la complejidad de los sistemas convencionales distribuidos."
"
