Arquitectura y funcionamiento
Resumen ejecutivo
El módulo Chill entrega CO₂ subcrítico líquido entre –5°C y 0 °C, ideal para cámaras de conservación y procesos de media temperatura. Permite una alimentación flexible por gravedad o bombeo y ajusta su temperatura con la misma cabeza de cascada según la demanda , manteniendo una alta eficiencia sin añadir complejidad al sistema.
Hereda el núcleo oil‑free de doble etapa con inyección intermedia total (R‑1234ze) y el evaporador inundado del TurboPack.
Conclusiones
El TurboPack Chill, con evaporación a –5 °C, turbocompresión oil‑free de doble etapa, alcanza SEPR 5,41 y ESEER 6,1 , superando cualquier rack MT. Su diseño modular, libre de aceite garantiza una solución eficiente, fiable y con mantenimiento mínimo para cámaras positivas y procesos de media temperatura.
Ventajas operativas
Eficiencia estacional: SEPR 4,83 (Barcelona TRY) y ESEER 6,07.
Mantenimiento reducido: libre de aceite y diseño mecánico simple.
Escalabilidad: 150–500 kW con redundancia N+1 opcional.
Retrofit directo en instalaciones CO₂ transcríticas (sustitución de racks MT o gas‑coolers).
Campos de aplicación
Cámaras positivas y salas de preparación (0 … +5 °C).
Logística alimentaria: muelles y ante‑cámaras.
Bodegas / maduración: 6–10 °C.
Procesos industriales a –2 … +4 °C.
Especificaciones clave (modelo de referencia 350 kW)
Rendimiento energético (valores corregidos)
COP a carga plena (condensador adiabático)
COP / EER a distintas cargas (35 °C DB, 29 °C WB)

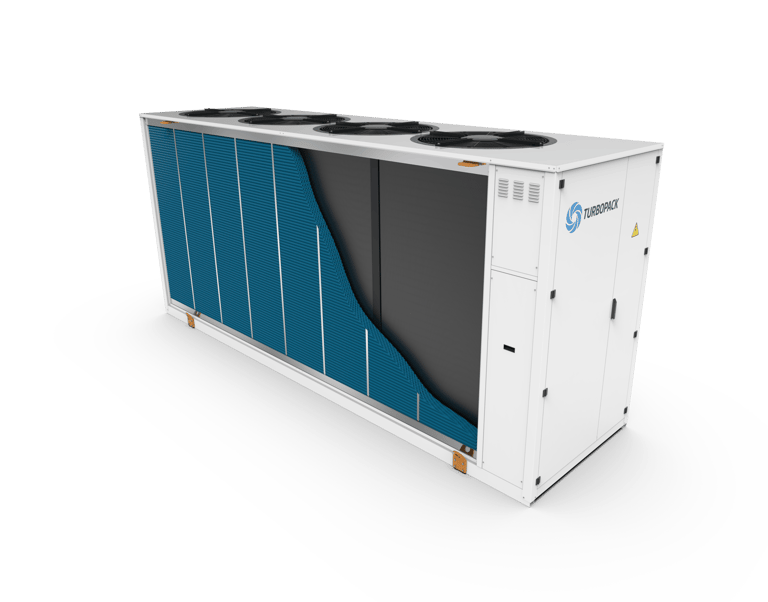

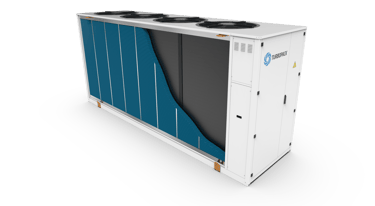

Cabeza de cascada media temperatura
Turbocompresor oil‑free de doble etapa con variador de velocidad e IGV.
Intercambiador inundado que condensa y subenfría el CO₂.
Control de nivel electrónico del refrigerante.
Condensador microcanal con adiabático evaporativo (ΔT<sub>WB</sub>=3 K).

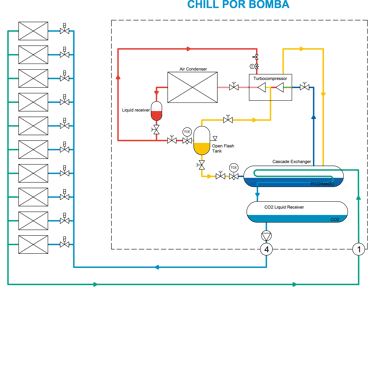

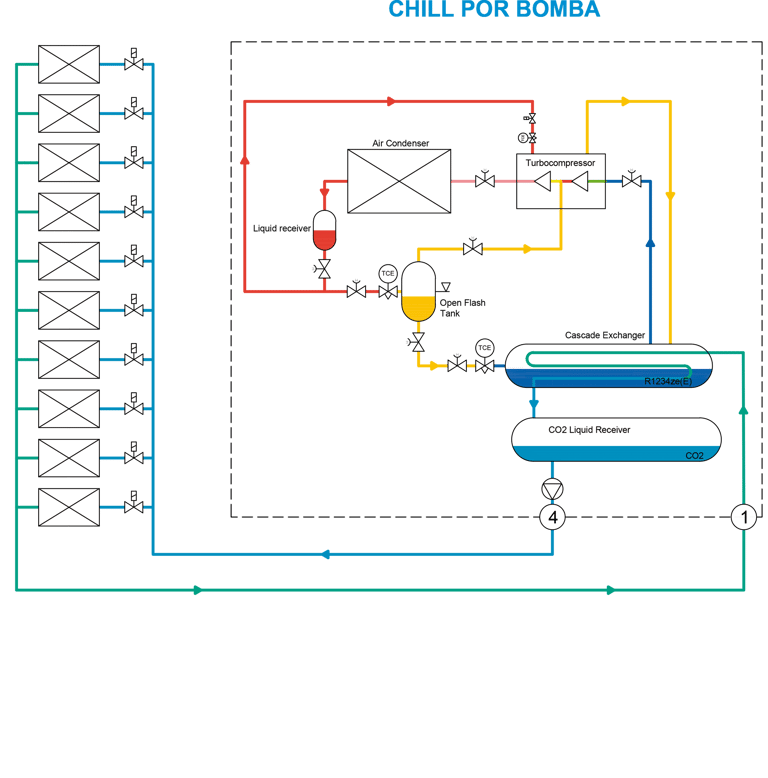

Distribución de refrigerante
Por gravedad si la unidad está sobre los evaporadores.
Bomba de CO₂ para redes horizontales extensas o muelles.
La solución Chill garantiza refrigeración constante y eficiente en cámaras frigoríficas y procesos industriales de media temperatura, manteniendo un rendimiento óptimo incluso en verano. Su diseño simplificado reduce los costes energéticos y de mantenimiento, mejorando la confiabilidad y reduciendo el coste total de propiedad para el usuario."
