Resumen ejecutivo

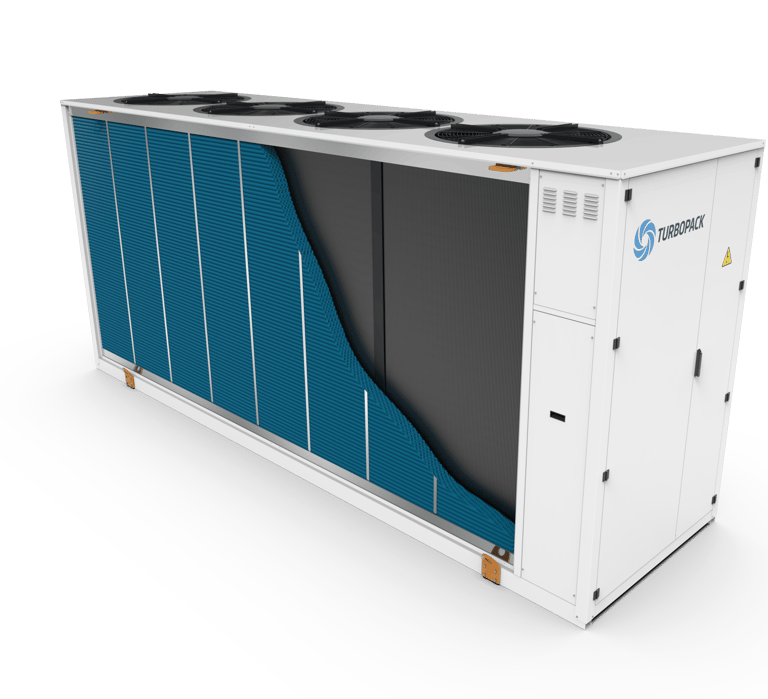

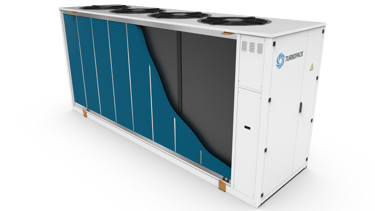

La cabeza de cascada Clima es el módulo base de la familia Turbopack. Suministra CO₂ subcrítico a +10 °C para climatización industrial, con capacidad de hasta 600 kW utilizando uno o dos turbocompresores de alta eficiencia . Esta arquitectura en cascada opera sin las elevadas presiones ni la complejidad de los sistemas convencionales, asegurando un funcionamiento robusto y eficiente.
Está orientado a la climatización industrial y comercial (naves logísticas, centros de distribución, retail de gran formato) y a procesos productivos en rango positivo. La unidad puede funcionar de forma autónoma o integrarse como etapa superior dentro de sistemas en cascada cuando se requieren temperaturas más bajas.
El corazón del equipo es un turbocompresor centrífugo sin aceite de doble etapa con inyección intermedia total, que utiliza R‑1234ze. El evaporador inundado y la condensación mediante microcanal adiabático permiten operar con temperaturas de evaporación más altas (+7 °C), y, al emplear CO₂ como fluido secundario, se obtienen mejoras notables en la transferencia térmica y en la eficiencia estacional frente a chillers aire‑condensados tradicionales que enfrían agua.
Conclusiones
El TurboPack Clima combina evaporación a +7 °C, turbocompresión oil‑free de doble etapa con inyección intermedia y condensación adiabática, logrando SEPR 7,0 y ESEER 9,2 . Estas cifras superan ampliamente a los chillers tornillo aire‑condensados y se sitúan en el rango superior de los turbo‑chillers más eficientes. Su arquitectura modular y libre de aceite ofrece una solución plug‑and‑play de alta eficiencia y mantenimiento mínimo para climatización positiva.

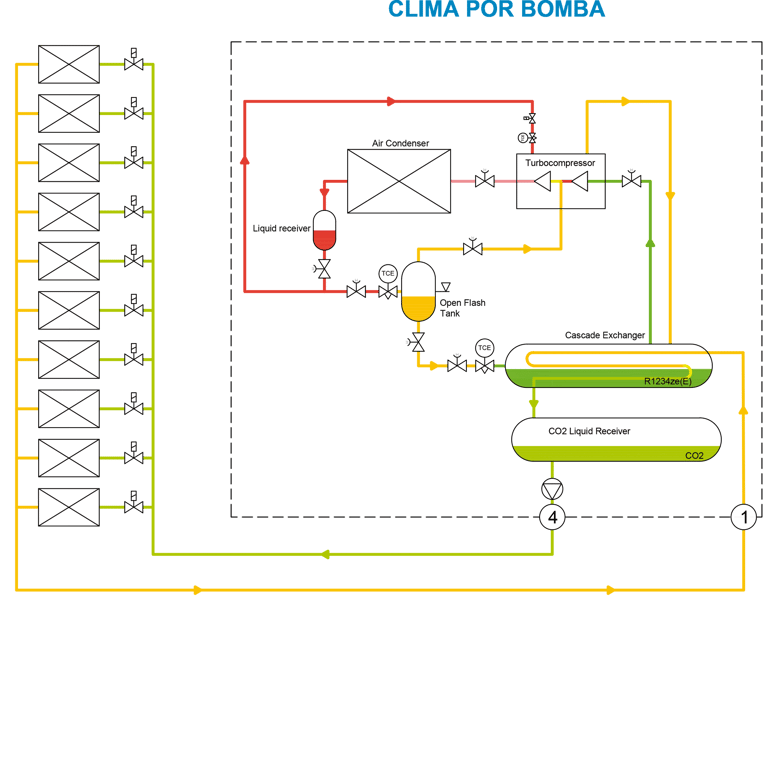

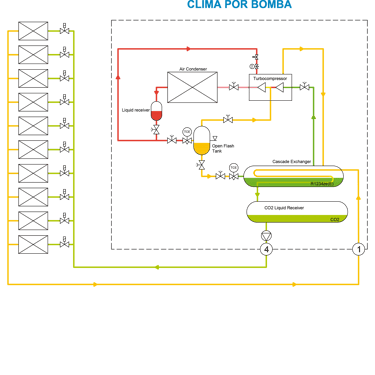

Arquitectura y funcionamiento
Cabeza de cascada modular
Turbocompresor oil‑free de doble etapa con variador de velocidad e IGV.
Intercambiador inundado que condensa y subenfría el CO₂.
Control de nivel electrónico de CO₂.
Condensador microcanal con adiabático evaporativo y ventiladores EC.
Regulación PID avanzada con opción de IA para optimización continua.
Producción y distribución de frío
Depósito interno de CO₂ líquido a +10 °C.
Distribución por gravedad cuando la unidad está sobre la zona climatizada.
Distribución con bomba de CO₂ para redes horizontales extensas.
Ventajas operativas
Eficiencia estacional: SEPR 7,0 (Barcelona TRY) y ESEER 9,2 (EN 14825).
Rendimiento parcial elevado: COP 6,8 al 50 % de carga (35 °C DB).
Mantenimiento reducido: arquitectura libre de aceite y diseño mecánico simplificado.
Escalabilidad: 200kW por unidad con redundancia N+1 opcional.
Retrofit directo sobre instalaciones CO₂ transcríticas, sustituyendo gas‑coolers y mejorando la eficiencia global.
Opciones y expansiones
Free‑cooling positivo mediante evaporadores de CO₂ cuando las condiciones ambientales lo permitan.
Supervisión remota y conexión BMS.
Versión con R‑290 en la etapa alta para mercados con normativa específica.
Campos de aplicación
Supermercados & Retail: sala de ventas y cámaras positivas.
Centros logísticos: áreas de picking y oficinas.
Plantas agroalimentarias y bodegas: salas de manipulado y fermentación (12‑18 °C).
Centros de datos edge: 14‑18 °C con huella de carbono mínima.
Especificaciones clave (modelo de referencia 200 kW)
Rendimiento energético
COP / EER a distintas cargas (35 °C DB, 29 °C WB)
COP a carga plena (condensador adiabático)
La solución Clima garantiza climatización confiable y de alta eficiencia en grandes espacios, aprovechando un refrigerante natural seguro para proporcionar ahorros energéticos significativos durante todo el año. Esto se traduce en menores costes operativos y en una mayor sostenibilidad para las instalaciones del cliente."
