Resumen ejecutivo
La unidad Freeze abarca múltiples niveles térmicos con un booster de CO₂ subcrítico de 2–3 etapas que condensa sobre la cabeza de cascada. Esta arquitectura multitemperatura integrada alimenta servicios desde -50 °C hasta 0 °C con alta eficiencia, eliminando la necesidad de sistemas separados y permitiendo incluso incorporar un banco de hielo para mayor flexibilidad.

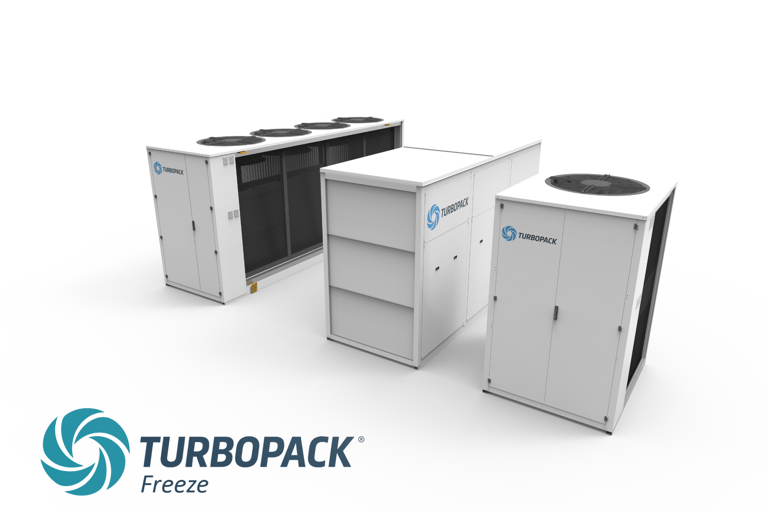

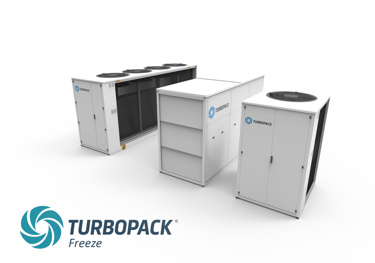

El TurboPack Freeze cubre la refrigeración de baja y media temperatura para cámaras de conservación, congelación, vitrinas, murales, salas de trabajo y túneles de congelación. Basado en la filosofía modular TurboPack, combina una cabeza de cascada oil‑free (R‑1234ze) con un booster CO₂ subcrítico de dos o tres niveles de temperatura y un condensador adiabático micro‑canal de ΔT flotante. Todo el ciclo se mantiene subcrítico en cualquier clima.
La potencia frigorífica puede llegar a sumar hasta 400 kW entre todos los niveles de temperatura. En cuanto a eficiencia, en una configuración de congelación pura el sistema alcanza un COP global 2,2 a –25 °C / 35 °C y un SEPR 3,2–3,3 en Barcelona TRY, ampliable a 3,6 integrando un Banco de Hielo modular.
Conclusiones
La plataforma TurboPack Freeze 70–400 kW ofrece eficiencias similares a un sistema NH₃ con la simplicidad y seguridad del CO₂ subcrítico: en nuestro ejemplo SEPR 3,2 y hasta 3,6 con almacenamiento de hielo. Su control avanzado, libre de aceite y modularidad en ventiladores/compresores lo convierten en la opción óptima para congelación comercial e industrial de mediana escala.
Documentación técnica detallada y simulaciones CoolProp disponibles bajo petición.
Compresión
Refrigeración eficiente CO₂
Intercambiador inundado: condensa CO₂ y evapora R-1234ze.
PLC ajusta cada minuto la temperatura intermedia óptima.

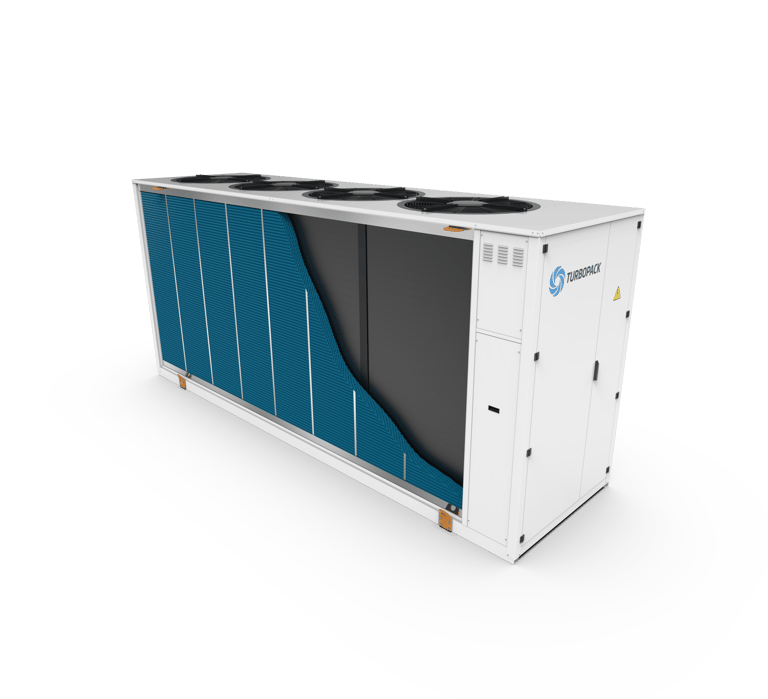

Condensador microcanal con 2 a 4 ventiladores EC (4,4 kW c/u) por módulo.

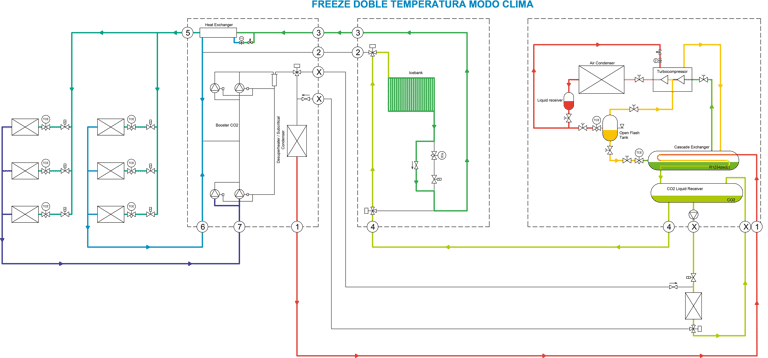

Opción de almacenamiento térmico con hielo:
Módulos plug-in de 100 kWh hasta 1000 kWh.
Carga nocturna (22:00–06:00) con CO₂ a –5 °C (COP₃.₄).
Descarga diurna para subenfriar CO₂ líquido (10 a 0 °C).
Beneficios: +0,75 puntos SEPR y –15 % potencia contratada.
Innovaciones incorporadas
Eficiencia y costes frente a racks CO₂ transcríticos
Sostenibilidad y normativa
Refrigerantes ultra‑bajo GWP: R‑1234ze (<1) + CO₂ (1).
Sin fase transcrítica menor huella.
Cumple EN 378 Cat. 1 ( 42 bar) inspección simplificada.

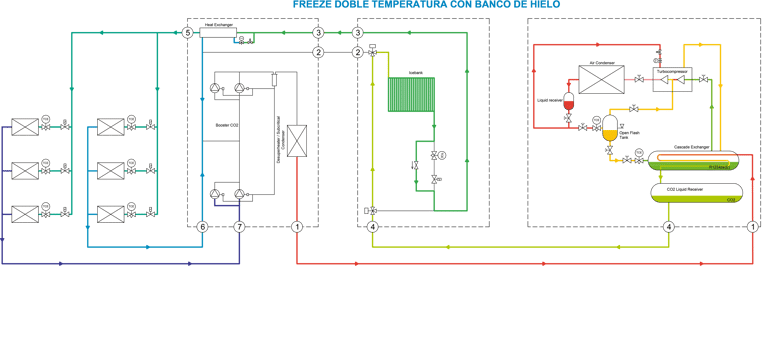

Descripción técnica del sistema
La solución Freeze cubre simultáneamente las necesidades de refrigeración y congelación con un único sistema modular, simplificando la instalación y el control. Esto se traduce en un menor consumo energético global, menos puntos de fallo potenciales y un mantenimiento más sencillo, reduciendo significativamente el coste total de propiedad en aplicaciones de frío comercial e industrial."
